Energy Manager EM420 – gestionnaire d’énergie, compteur intelligent

  • Le gestionnaire de l’énergie EM420 est le successeur du EM300
  • Serveur web intégré pour un accès facile à vos données de consommation
  • Exportation automatique ou manuelle des données par FTP
  • Utilisé entre autres pour la gestion automatique de la recharge avec les bornes KEBA de la série-x
  • Utilisation selon la norme ISO50001
  • Protocole de données Modbus TCP/IP
  • Jusqu’à 96 capteurs de courant peuvent être connectés au EM420
  • Stockage de 8 Go
  • Possibilité d’enregistrement des données de manière décentralisée
  • En stock

562,29  TVA incl. (464,70  HT)

Catégorie : Étiquettes : ,

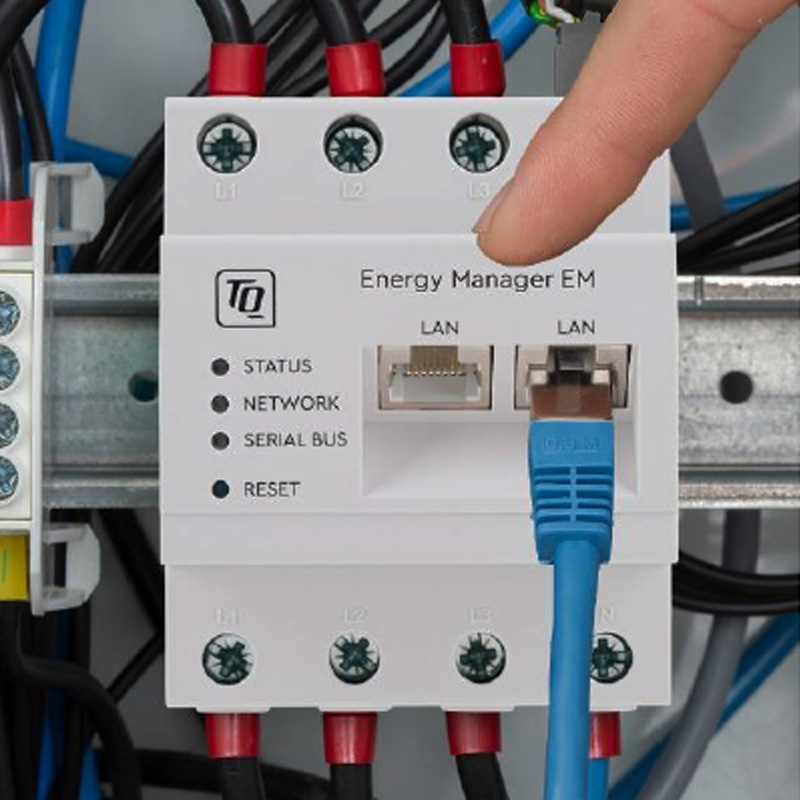

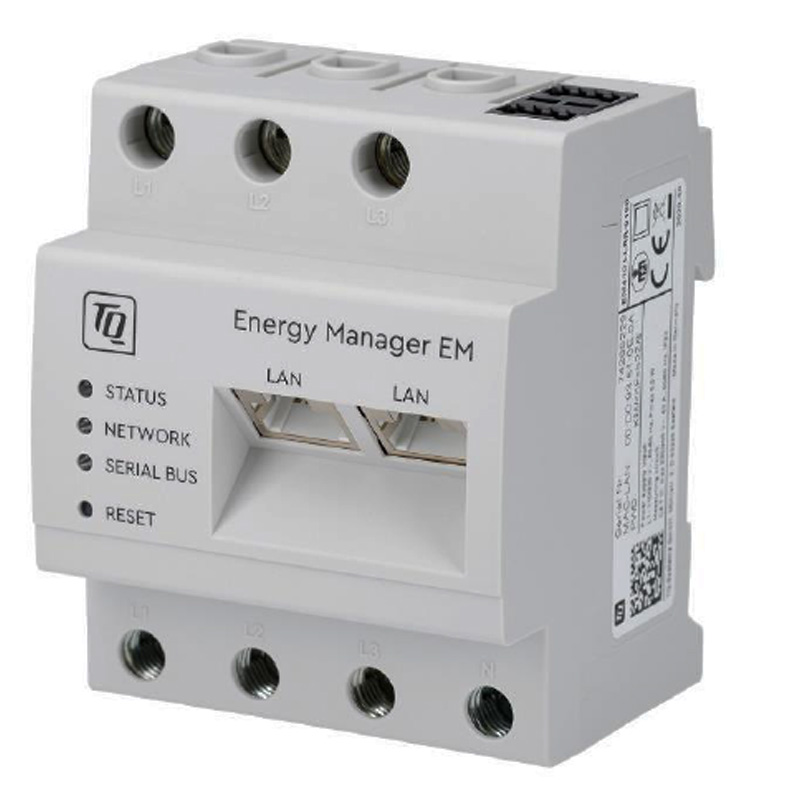

Le EM420 de TQ-Systems est le gestionnaire d’énergie par excellence pour un suivi précis et continu des flux d’énergie électrique dans le domaine résidentiel, l’industrie, et les commerces.

Cet appareil, conçu en Allemagne par TQ, est la base parfaite pour surveiller et analyser votre réseau électrique.

Le gestionnaire d’énergie EM420 est à l’origine du pilotage de la gestion dynamique de la charge dont sont dotées les bornes de recharge KEBA de la série X. En surveillant en permanence l’utilisation de votre réseau électrique, grâce à l’EM420, les bornes KEBA adaptent en temps réel la puissance de la charge en fonction de la consommation instantanée et de la capacité de votre raccordement.

De cette manière, le circuit électrique n’est pas surchargé et le risque de disjoncter éliminé.

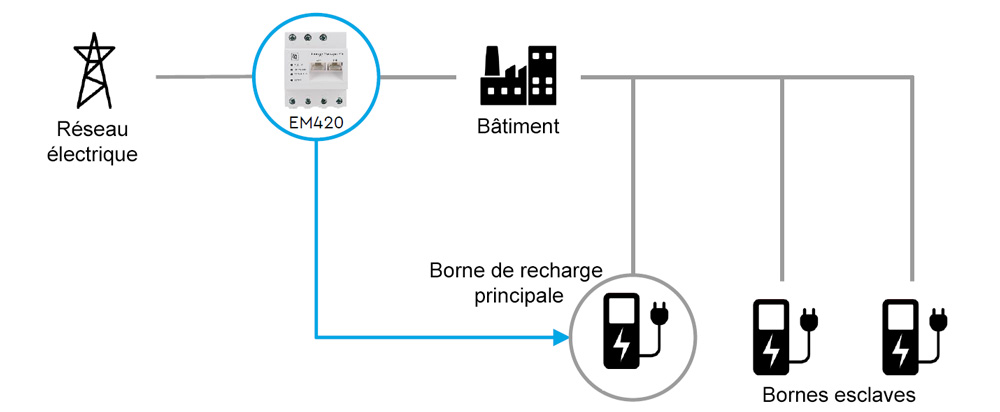

EM420 integration au reseau avec bornes electriques keba serie x - Energy Manager EM420 - gestionnaire d'énergie, compteur intelligent
EM420 intégration au réseau avec des bornes électriques – gestion de bornes de recharge KEBA



L’EM420 de TQ vous permet de surveiller et d’optimiser votre consommation énergétique, d’augmenter votre confort d’utilisation et de gérer au mieux les capacités de votre installation afin de recharger votre véhicule électrique le plus efficacement possible.



Fonctionnalités du EM420:

  • Stockage continu des données pour une analyse sur une longue période
  • Enregistrement des mesures configurable jusqu’à 1 seconde d’intervalle
  • Enregistrement déclenché par événement : permet de collecter les données mesurées jusqu’à des intervalles de 200 ms avec pré-déclenchement et post-déclenchement
  • Enregistrement des courants de démarrage et des chutes ou pics de tension
  • Export des données mesurées sous forme de fichiers CSV par FTP / SFTP ou e-mail
  • Interfaces de communication standard Modbus TCP / RTU (maître/esclave) et interface Web (HTTPS au format JSON)
  • Communication de données possible à 200 ms via Modbus (maître et esclave)
  • Registre Modbus au standard OBIS et Sunspec
  • Les données peuvent facilement être intégrées dans les plates-formes IoT via MQTT (jusqu’à une résolution d’une seconde)
  • L’appareil est facile à configurer via son serveur Web intégré
  • Configuration Plug & Play
  • Accès facile au réseau via UPnP

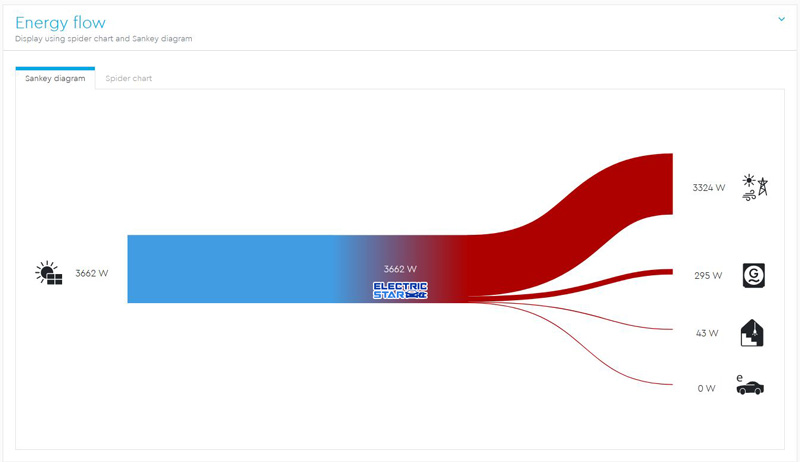

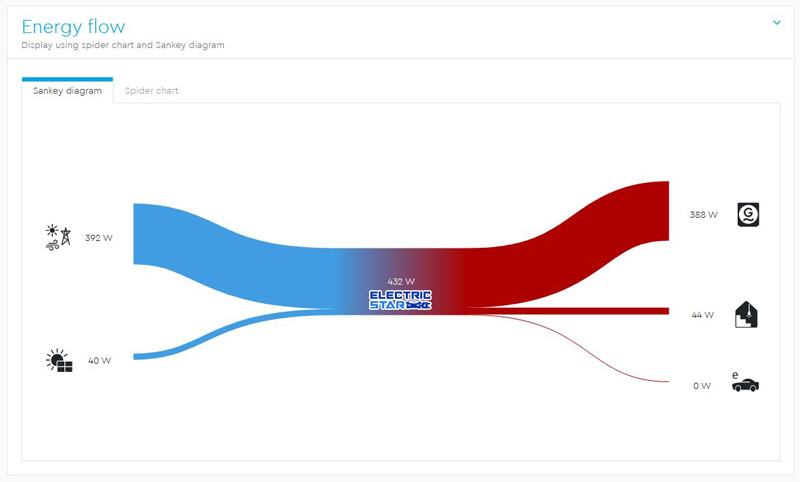

  • Visualisation des flux d’énergie au format Sankey
  • Extension de l’analyse énergétique des équipements ou stations de production via les capteurs TQ (jusqu’à 63 A)
  • Remplace le gestionnaire d’énergie EM300 – Energy Manager
  • Compatible avec les bornes de recharge KEBA de la série x pour la gestion dynamique de la charge



Fonctions principales du gestionnaire d’énergie EM420:

  • Compteur intelligent intégré (non conçu pour la facturation)
  • Précision des mesures élevée
  • Acquisition des données en temps réel
  • Compteur à quatre quadrants
  • Mesure d’énergie triphasée pour la consommation et l’alimentation

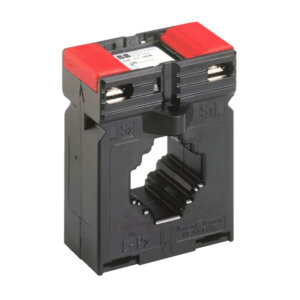

  • Connexion directe jusqu’à 63A ou de 100A à 1000A via des transformateurs de courant externes (sondes)
  • Possibilité de connecter jusqu’à 96 capteurs de courant supplémentaires pour un suivi détaillé de circuits secondaires
  • Archivage de données décentralisé avec une capacité allant jusqu’à 15 ans
  • Système de montage standard sur rail DIN (4 unités DIN)



Spécifications

Conditions de fonctionnement
Température ambiante pendant le transport / stockage-25 ° C à 70 ° C
Données mécaniques
Résistance au feuUL94-V0
Largeur du boîtier4 unités DIN
Précision des mesures
Courant de phase+/- 0,2%
Tension+/- 0,2%
Puissance active+/- 0,5%
Puissance réactive+/- 0,5%
Fréquence+/- 0,1%
Facteur de puissance+/- 0,5%
Normes
EN 61010-2-030Oui
EN 61010-2-201Oui
EN 61326-1Oui
ESD (CEI 61000-4-2)
  • 8 kV de décharge dans l’air
  • 4 kV de décharge en contact
Rayonnement HF (CEI 61000-4-3)3 Vm
10 Vm avec un écart accru de la précision de mesure
Pic (CEI 61000-4-4)
  • Réseau: 4 kV
  • Ethernet: 2 kV
Surtension (CEI 61000-4-5)
  • L-L: 1 kV
  • L-N: 2 kV
  • Ethernet: 1 kV
Interférences conduites (CEI 61000-4-6)150 kHz … 80 MHz, 10 V (valeur effective)
Champ magnétique (CEI 61000-4-8)30 A / m
Chutes de tension (CEI 61000-4-11)
  • 100%, 20 ms (reste actif)
  • 30%, 500 ms (actif / redémarrage)
  • 60%, 200 ms (actif / redémarrage)
  • 100%, 5 s (redémarrage)
Tension parasite (EN 55011)Réseau, classe B
Courant perturbateur (EN 55011)Ethernet, classe B
Rayonnement électromagnétique (EN 55011)30 MHz … 1 GHz, classe B
Harmoniques (EN 61000-3-2)Réseau, classe A
Fluctuations de tension (EN 61000-3-3)Réseau
Données unité centrale
CPU / processeurProcesseur ARM9 cadencé à 450 MHz
Mémoire vive256 Mo
Interfaces hôtes2 LAN (10/100 Mbit)
2 RS485 (semi-duplex, max.115200 bauds)
Entrées tension et courant
Tension d’alimentationL1 / N: 110 V ~ / 230 V ~ ± 10%
Consommation d’énergie5,0 W. max
Tension nominale230/400 V AC max.
Courant limite63A
